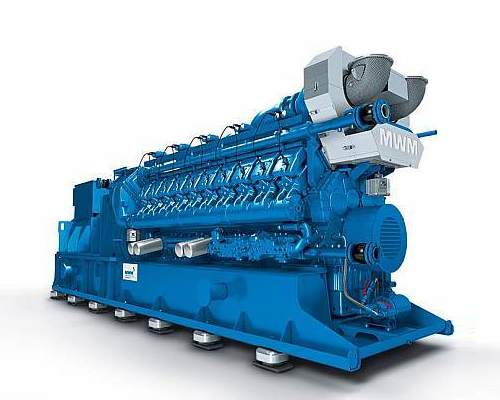

博威新能源产品 TCG2020 网站首页燃气发电机组

来源：北京博威能源科技股份有限公司阅读：3099

经济环保的理想选择

天燃气和生物沼气应用时单机输出功率在1.000-2.000 KWel之间

TCG 2020 / 功率 1200-1560KW

产品特性

提升效益

TCG 2020 的高效归功于优化的进气装置，燃烧室和火花塞。每年节省的燃气成本达15%，从而使提升经济效益。

降低运行成本

TCG 2020 发电机组与其他同类发电机组相比，凭借其优化的发动机部件可减少将近50％的润滑油消耗，从而降低运营成本。

定制机型

无论您需要高效率的机型，还是需要高突加负载能力和黑启动性能即更适合孤岛运行的机型，我们都可以为您提供量身定制的发电机组。

更佳控制系统

TEM（全电子管理）控制系统不仅控制发动机而且能够控制热电联产中的热利用。TEM系统对每个气缸进行温度监测和抗爆震控制，即使气体成分有波动，仍可确保燃料的利用和输出功率。

应用广泛

MWM燃气混合和TEM的技术，可支持我们的机组应用于各种类型的气体，甚至低品质的煤层气、垃圾填埋气和污水沼气也可以使用。

TCG 2020 50 Hz技术数据

发动机型号
V12 (1.0)2) V12 K 1 1) V12 K 1) V12 2) V16 K 1) V16 2) V20 2) V20 (HE)2)
缸径/冲程
 mm 170/195 170/195 170/195 170/195 170/195 170/195 170/195 170/195
排气量 dm3 53.1 53.1 53.1 53.1 70.8 70.8 88.5 88.5
转速 min-1 1,500 1,500 1,500 1,500 1,500 1,500 1,500 1,500
平均活塞速度 m/s 9.8 9.8 9.8 9.8 9.8 9.8 9.8 9.8
长度 mm 4,660 4,660 4,790 4,790 5,430 5,430 6,200 6,200
宽度 mm 1,810 1,810 1,810 1,810 1,810 1,810 1,710 1,710
高度 mm 2,210 2,210 2,210 2,210 2,210 2,210 2,190 2,190
发电机组净重 kg 11,200 11,200 11,700 11,700 13,300 13,300 17,900 17,900
天燃气应用 NOx ≤ 500 mg/Nm3
电功率 kW 1,000 1,000 1,125 1,200 1,500 1,560 2,000 2,000
平均有效压力 bar 15.5 15.5 17.4 18.6 17.5 18.1 18.6 18.6
热输出 kW
 1,057 1,177 1,253 1,190 1,675 1,580 1,977 1,912
电效率 %
 43.0 40.0 40.9 43.6 40.9 43.2 43.7 44.4
热效率 %
 45.5 47.0 45.6 43.3 45.7 43.8 43.2 42.5
总效率 %
 88.4 87.0 86.5 86.9 86.6 87.0 86.9 86.9
沼气应用 NOx ≤ 500 mg/Nm3
最低热值 （LHV）Hu = 5,0kWh/Nm3
污水处理沼气 [65%CH4 / 35%CO2]
生物沼气 [60%CH4 / 32%CO2 / 其余为N2]
垃圾填埋沼气 [50%CH4 / 27%CO2 / 其余为N2]
电功率 kW 1,000

1,200
1,560 2,000
平均有效压力 bar
 15.5

18.6
18.1 18.6
热输出 kW
 1,037

1,194
1,577 2,012
电效率 %
 42.6

43.0
42.6 43.0
热效率 %
 44.2

42.8
43.1 43.3
总效率 %
 86.8

85.8
85.7 86.3

TCG 2020 60 Hz技术数据

发动机型号
V12 K 1) V12 2) V16 K 1) V16 2) V20 2)
缸径/冲程
 mm 170/195 170/195 170/195 170/195 170/195
排气量 dm3 53.1 53.1 70.8 70.8 88.5
转速 min-1 1,500 1,500 1,500 1,500 1,500
平均活塞速度 m/s 9.8 9.8 9.8 9.8 9.8
长度 mm 5,970 5,970 6,640 6,640 7,470
宽度 mm 1,790 1,790 1,790 1,790 1,710
高度 mm 2,210 2,210 2,210 2,210 2,190
发电机组净重 kg 13,000 13,000 14,900 14,900 19,800
天燃气应用 NOx ≤ 500 mg/Nm3
电功率 kW 1,125 1,200 1,500 1,560 2,000
平均有效压力 bar 17.4 18.7 17.6 18.3 18.7
热输出 kW 1,261 1,196 1,686 1,589 1,991
电效率 % 40.7 43.4 40.6 43.0 43.4
热效率 % 45.6 43.2 45.7 43.8 43.2
总效率 % 86.3 86.6 86.3 86.8 86.6
沼气应用 NOx ≤ 500 mg/Nm3
最低热值 （LHV）Hu = 5,0kWh/Nm3
污水处理沼气 [65%CH4 / 35%CO2]
生物沼气 [60%CH4 / 32%CO2 / 其余为N2]
垃圾填埋沼气 [50%CH4 / 27%CO2 / 其余为N2]
电功率 kW
1,200
1,560 2,000
平均有效压力 bar
18.7
18.3 18.7
热输出 kW
1,200
1,588 2,026
电效率 %
42.8
42.3 42.7
热效率 %
42.8
43.1 43.2
总效率 %
85.6
85.4 85.9
